Un mur qui s’effondre après une saison pluvieuse intense, une fissure qui s’élargit d’année en année, un jardin qui glisse vers la maison du voisin : ces scénarios catastrophes trouvent souvent leur origine dans un détail minuscule, invisible au premier regard. La barbacane fait partie de ces éléments techniques que les architectes chérissent en silence, car elle évite bien des sinistres coûteux. Ce petit tube percé dans la maçonnerie régule la pression de l’eau accumulée derrière un mur de soutènement, un phénomène capable de générer plusieurs tonnes de poussée par mètre carré sur une paroi de deux mètres de haut. Pourtant, sur les chantiers résidentiels comme sur les grands ouvrages de génie civil, ce dispositif reste régulièrement sous-dimensionné ou totalement oublié. Les conséquences se paient cash : reprises en sous-œuvre, démolitions partielles, contentieux de voisinage liés aux eaux de ruissellement. Comprendre le fonctionnement de la barbacane, savoir la dimensionner et l’entretenir relève donc d’une logique préventive autant qu’économique, à la portée de tout maître d’ouvrage attentif.
En bref
- Une barbacane est une ouverture tubulaire de 50 à 100 mm de diamètre percée dans un mur pour évacuer l’eau côté remblai.
- Sans ce dispositif, la pression hydrostatique sur un mur de deux mètres peut dépasser plusieurs tonnes par mètre carré.
- L’espacement recommandé varie de 0,80 à 2 mètres selon la perméabilité du sol.
- Le tube PVC reste le matériau le plus économique, entre 7 et 15 euros par barbacane posée.
- Deux contrôles annuels, au printemps et à l’automne, suffisent à maintenir le système opérationnel.
- Les normes NF P 94-281 et Eurocode 7 encadrent le calcul et l’accessibilité de ces ouvertures.
Qu’est-ce qu’une barbacane dans un mur et pourquoi ce détail intrigue autant les professionnels
En maçonnerie moderne, la barbacane désigne une ouverture tubulaire, une fente étroite ou un conduit intégré dès la construction, généralement en PVC, en grès ou en inox. Son rôle tient en une phrase : offrir un passage à l’eau qui s’accumule entre le sol et la paroi avant qu’elle n’exerce une pression destructrice. Sur les chantiers, on l’appelle aussi chantepleure, ventouse ou canonnière selon les régions et les traditions locales.
Le terme vient de l’architecture militaire médiévale : la barbacane désignait alors une ouverture étroite dans les murs de forteresse, utilisée pour tirer sans s’exposer. Son usage civil s’est généralisé au XXe siècle, à mesure que les murs de soutènement se multipliaient dans les jardins en pente, les sous-sols et les infrastructures routières. Ce glissement sémantique, d’un dispositif défensif à un outil de drainage, illustre bien comment l’architecture recycle ses inventions au fil des besoins.
Trois contextes d’usage à ne pas confondre
Le mot barbacane recouvre en réalité trois réalités distinctes selon le type d’ouvrage concerné. Sur un mur de soutènement, elle évacue la poussée hydrostatique des terres remblayées. Sur une cave ou un vide sanitaire, elle prend la forme d’une fente haute permettant d’aérer sans laisser entrer la pluie. En menuiserie enfin, elle désigne une ouverture étroite dans un volet pour assurer la ventilation. Ce guide se concentre sur l’usage en mur de soutènement, le plus technique et le plus exigeant en termes de calcul.
Pourquoi la pression hydrostatique menace un mur privé de drainage
Un mur de soutènement sans barbacane vit sous tension permanente. Dès qu’il pleut, l’eau s’infiltre dans le sol côté remblai et n’a nulle part où aller. Elle s’accumule contre la paroi, monte par capillarité et génère une poussée latérale qui croît heure après heure. Un simple mètre cube d’eau pèse déjà une tonne : imagine la charge cumulée sur toute la surface d’un mur de deux mètres de haut sur plusieurs mètres de long.
Les désordres observés sur le terrain quand ce système fait défaut sont récurrents et souvent spectaculaires :
- Fissures verticales ou en étoile qui traversent progressivement la maçonnerie.
- Gonflement en partie basse du mur, signe visible d’une poussée excessive.
- Effondrement partiel ou total, notamment sur sol argileux saturé après un hiver pluvieux.
- Infiltrations parasites dans les structures voisines, sous-sols ou fondations mitoyennes.

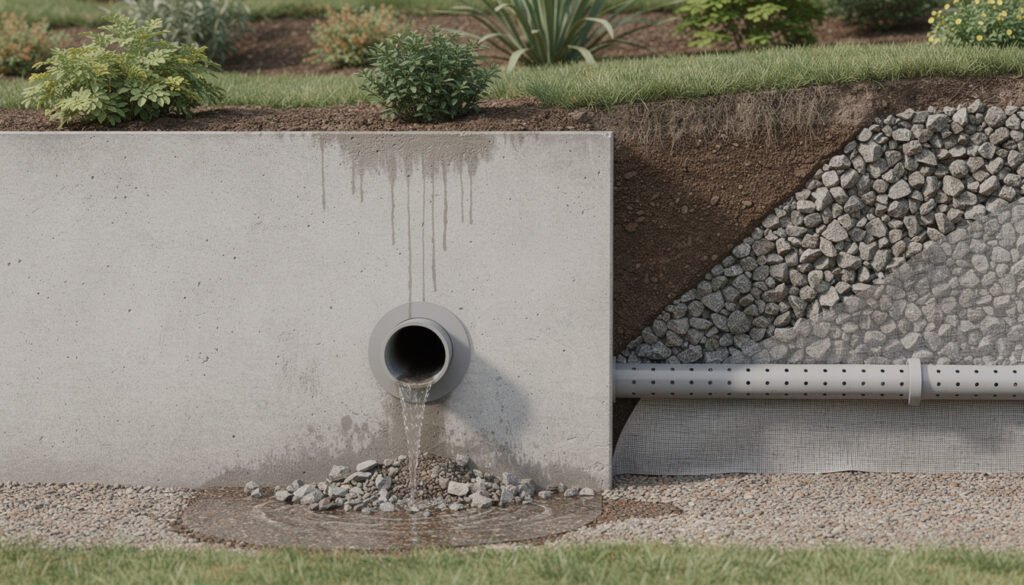

La barbacane agit comme une soupape : elle abaisse la nappe d’eau côté remblai, réduit la pression latérale et ventile la maçonnerie pour limiter les remontées capillaires. En pratique, elle joue exactement le même rôle qu’une soupape de cocotte-minute, une pièce minuscule pour une responsabilité considérable. Les normes françaises encadrent d’ailleurs ce dispositif avec précision : la NF P 94-281 définit les méthodes de calcul des pressions latérales, tandis que l’Eurocode 7 impose l’accessibilité des barbacanes pour un contrôle régulier.
Dimensionner ses barbacanes selon la hauteur du mur et la nature du sol
Le dimensionnement dépend de trois paramètres essentiels : la hauteur du mur, la perméabilité du sol et la pluviométrie locale. En sol drainant comme le sable ou le gravier, un espacement de deux mètres suffit largement. En sol argileux ou limoneux, resserre l’espacement vers 0,80 à 1,20 mètre et prévois une rangée supplémentaire à mi-hauteur si le mur dépasse deux mètres.
| Hauteur du mur | Diamètre recommandé | Espacement courant | Rangées de barbacanes |
|---|---|---|---|
| Jusqu’à 1,2 m | 50 à 70 mm | 2,00 m | 1 rangée en pied |
| 1,2 à 2,0 m | 70 à 90 mm | 1,20 à 2,00 m | 1 rangée en pied |
| 2,0 à 3,0 m | 90 à 100 mm | 0,80 à 1,20 m | 2 rangées, pied et mi-hauteur |
La position verticale de chaque ouverture se situe entre 20 et 30 cm au-dessus du niveau fini du sol. Cette marge évite le colmatage par la terre ou les feuilles mortes tout en garantissant un écoulement libre dès les premières pluies. Certains murs anciens en pierre sont percés de barbacanes de seulement 2 à 4 cm, un diamètre hérité des pratiques traditionnelles. Ces dimensions peuvent tenir en sol perméable, mais pour toute construction neuve ou reprise de mur, vise au minimum 50 mm pour limiter les risques de colmatage par les sédiments fins.
Quel matériau privilégier pour une barbacane résistante dans le temps
Le choix du matériau dépend du contexte architectural, de l’environnement climatique et du budget disponible. Trois familles se partagent l’essentiel des chantiers résidentiels et professionnels, chacune avec ses forces et ses limites.
| Matériau | Avantages | Inconvénients | Usage idéal |
|---|---|---|---|
| PVC rigide | Économique, léger, facile à couper | Esthétique neutre, sensible aux UV sans protection | Construction neuve, mur béton ou parpaing |
| Céramique ou grès | Esthétique soignée, résistant à la corrosion | Plus fragile à la pose, coût supérieur | Mur en pierre, rénovation de charme |
| Inox 316 | Inaltérable, tient en environnement salin | Coût élevé, disponibilité parfois réduite | Zone maritime, piscine, sous-sol humide |
Dans les faits, le tube PVC rigide de 40 à 50 mm reste la solution la plus répandue sur les chantiers résidentiels. Il se découpe aux ciseaux à PVC, se glisse dans le perçage et se scelle au mortier hydrofuge côté intérieur. Simple, rapide, financièrement accessible : difficile de faire plus pragmatique pour un particulier qui rénove un vieux mur de jardin.
Les étapes concrètes pour installer une barbacane dans un mur existant
L’installation d’une barbacane dans un mur existant ne demande pas de compétences d’expert, mais elle exige méthode et rigueur. Voici la marche à suivre, testée sur de nombreux chantiers de rénovation :
- Repère les emplacements à la craie, à 20-30 cm au-dessus du niveau fini, espacés selon le tableau de dimensionnement.
- Perce à la foreuse à percussion ou au carottier, en inclinant la mèche de 5 à 10 degrés vers l’extérieur pour favoriser l’écoulement gravitaire.
- Insère le tube choisi en le laissant déborder légèrement côté extérieur, sur toute l’épaisseur du mur.
- Scelle le pourtour côté intérieur au mortier hydrofuge, sans jamais boucher l’extrémité extérieure.
- Vérifie le débit en versant un peu d’eau côté remblai : un écoulement faible signale une pente insuffisante à corriger sans attendre.
Sur un mur particulièrement épais, chaîner deux tubes bout à bout avec une jonction scellée à la résine époxy suffit à traverser la paroi sans en affaiblir la structure. Sans système de drainage correctement posé, même un mur récent peut subir des dégâts importants dès la première saison de pluies soutenues. En zone argileuse, associer barbacanes, drain perforé et un lit de graviers d’au moins 80 cm en retrait de la paroi multiplie la durée de vie de l’ensemble.
Entretien, coûts et erreurs classiques à éviter sur le long terme
Une barbacane correctement dimensionnée peut fonctionner plusieurs décennies sans intervention lourde, à condition d’une surveillance régulière. La fréquence minimale recommandée reste de deux contrôles par an : un au printemps après les pluies hivernales, un à l’automne avant les premières gelées. Verse un verre d’eau côté remblai et observe le débit en sortie. Si rien ne s’écoule après deux minutes, l’ouverture est colmatée et nécessite un débouchage rapide.
Pour les cas de colmatage sérieux, racines ou concrétions calcaires, un professionnel recourra à un jet haute pression entre 80 et 120 bars. Évite les jets trop puissants sur les mortiers de scellement anciens, qui pourraient se déchausser et créer des infiltrations parasites autour du tube. En zone calcaire, un nettoyage à l’acide chlorhydrique dilué, une fois tous les cinq ans, dissout les dépôts internes des tubes, à condition de travailler avec gants et lunettes de protection.
Côté budget, un entretien autonome représente entre 15 et 30 minutes par an pour un mur résidentiel standard, sans dépense particulière. Une intervention professionnelle de débouchage oscille entre 150 et 300 euros. Pour un mur de six mètres linéaires avec barbacanes espacées d’un mètre, compte entre 42 et 90 euros de pose complète, matériaux et main d’œuvre compris. La surveillance régulière reste, sans conteste, le meilleur investissement possible sur ce poste technique souvent négligé jusqu’au jour où les fissures apparaissent.
